懸臂梁沖擊試驗機
- 用 途：
- 主要用于硬質塑料熱塑性塑料和熱固性塑料,填充和纖微增強塑料以及這些塑料的板材包括層壓板材等材料沖擊韌性的測定。

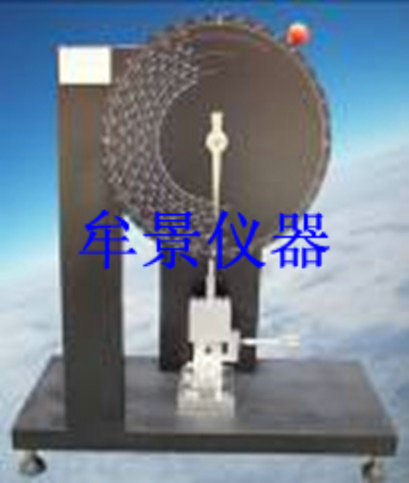

- MU3088懸臂梁沖擊試驗機
主要用于硬質塑料熱塑性塑料和熱固性塑料,填充和纖微增強塑料以及這些塑料的板材包括層壓板材等材料沖擊韌性的測定。
對使用簡支梁沖擊試驗中沖不斷的材料,使用懸臂梁沖擊試驗就顯得特別重要。
符合ISO180-82及GB1843-80標準要求。
擺錘能量： 5.5J 11J 22J
沖擊速度：3.5m/s
擺錘揚角：160度
能量損失：5.5J<0.005J,11J<0.011J,22J<0.022J
簡易型,直接從表盤上讀取數據；
3.開始測試：
3.1將沖錘升高至α角度(150°),固定于固定鉤上。
3.2將指針緊靠拔桿,此時指針應指示150°。
3.3按下固定鉤,使沖錘自由落下,將試樣沖斷。
3.3讀取指針指示之角度β并記錄之。
3.4無試樣時,將沖錘自α角度落下,讀取此時指針指示之角度α’并記錄之 。
3.5無試樣時,將沖錘自β角度落下,讀取此時指針指示之角度β’ 并記錄之 。
結果判定：
1.由所附之“角度—位能減少能量對照表”,根據β角度查出對應之能量值E’ 。
2.計算磨擦,風阻損耗E1
E1= L′F/2′[(COSα'-COSα)+(COSβ'-COSβ)]
3.計算指針磨擦,慣性損耗E2:
E2= L′F′(COSα'-COSθ)
4.求沖擊值E:
E=E’-(E1+E2)
5.求試樣厚度能量值:
E=E’-(E1+E2)/mm
mm=試樣厚度
