一、產品概述

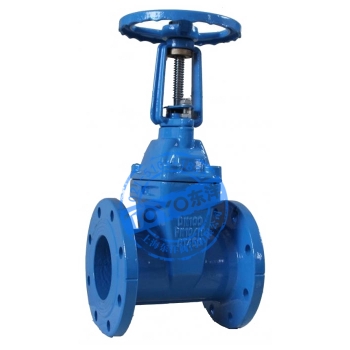

明桿彈性座封閘閥，除具有彈性座封閘閥的優點之外,并可以較直觀閥門開度,啟閉迅速可靠,故常應用消防及工業系統.一般安裝于距地面較高位置. 二、主要零部件材料
名稱
材質
閥體
灰鑄鐵、球墨鑄鐵、鑄鋼
閘板
球墨鑄鐵+三元乙丙或丁腈橡膠
中口墊
丁腈橡膠、三元乙丙
密封圈
丁腈橡膠
支架
灰鑄鐵、球墨鑄鐵、鑄鋼
閥桿
不銹鋼
螺栓
不銹鋼
壓蓋
球墨鑄鐵、鑄鋼
閥桿螺母
銅合金
手輪（傳動帽）
可鍛鑄鐵
三、主要技術參數
公稱壓力：1.0～2.5MPa工作溫度：0～80℃法蘭標準：GB/T17241.6GB9113
公稱通經：50～400mm適用介質：水、油、氣等試驗標準：GB13927AP1598
四、主要外形連接尺寸
DN
50
65
80
100
125
150
200
250
300
350
400
L
178
190
203
229
254
267
292
330
356
381
406
HA
322
332
350
420
581
581
736
882
1009
1300
1380
HC
374
398
429
524
721
736
942
1031
1117
1655
1805
