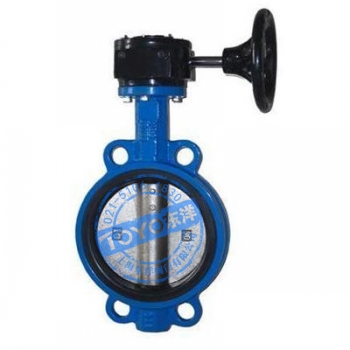

對夾式軟密封蝶閥產品介紹：
軟密封中線對夾式蝶閥的結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。對夾軟密封蝶閥,軟密封蝶閥,對夾式蝶閥,對夾式軟密封蝶閥對夾式軟密封蝶閥應用范圍：
軟密封蝶閥適用于溫度≤120℃,公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡造紙等給排水、氣體管道上作調節流量和截滶介質用。對夾式軟密封蝶閥結構特點：
1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換、密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕、使用壽命長等特點。對夾式軟密封蝶閥標準規范：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008對夾式軟密封蝶閥主要參數
公稱通徑DN（mm) 50～2000 50～1600 公稱壓力PN（MPa) 0.6 1.0 1.6 密封試驗(MPa) 0.66 1.1 1.76 強度試驗(MPa) 0.9 1.5 2.4 適用溫度 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ 適用介質 水、空氣、天然氣、油品及弱腐蝕性流體 泄漏率 符合GB/T13927-92標準 驅動方式 蝸輪傳動、電動、氣動、液動 對夾式蝶閥零件材料與工況：
零件名稱 材料 閥體 WCB、QT450-10、HT200、HT250 蝶板 WCB、QT450-10、HT200、HT250 閥軸 2Cr13 密封圈 丁腈耐油橡膠 填料 柔性石墨 D71X-6/10/16對夾式軟密封蝶閥主要外形連接尺寸
DN L H HO A B 0.6MPa 1.0MPa 1.6MPa DO n-d DO n-d DO n-d 50 43 63 235 270 110 110 4-14 125 4-18 125 4-18 65 46 70 250 270 110 130 4-14 145 4-18 145 4-18 80 46 83 275 270 110 150 4-18 160 8-18 160 8-18 100 52 105 316 270 110 170 4-18 180 8-18 180 8-18 125 56 115 340 310 110 200 8-18 210 8-18 210 8-18 150 56 137 376 310 110 225 8-18 240 8-22 240 8-22 200 60 164 430 353 150 280 8-18 295 8-22 295 , 8-22 250 68 206 499 353 150 335 12-18 350 12-22 355 12-26 300 78 230 570 380 150 395 12-22 400 12-22 410 12-26
