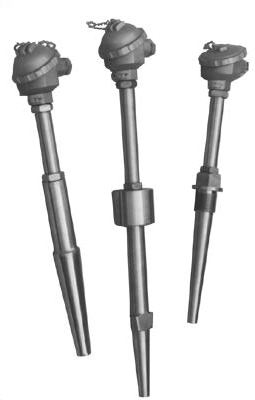

安徽威格weinstr儀表電廠專用WRN熱電偶
- 這真不是您需要的產品？
- 品 牌：
- weinstr/威格
- 用 途：
- 專業針對電站設計，可以滿足30萬、60萬千瓦等發電機組（含超臨界機組）及輔機測溫需要。
- WR□、WZ□系列
電站熱電偶(阻)
□ 應用
專業針對電站設計，可以滿足30萬、60萬千瓦等發電機組（含超臨界機組）及輔機測溫需要。直接測量生產過程中的-100℃～800℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
□ 工作原理
○ 熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
○ 電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
□ 主要技術參數
○ 產品執行標準
IEC584
IEC751
IEC1515
GB/T16839－1997
JB/T8622－1997
JB/T8623－1997
○ 常溫絕緣電阻
熱電偶在環境溫度為20±15℃，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥1000MΩ.m。
熱電阻在環境溫度為15～35℃，相對濕度不大80%，試驗電壓為10～100V（直流）電極與外套管之間的絕緣電阻≥100MΩ
○ 測溫范圍及允差
● 熱電偶
型號
分度號
允差等級
Ⅰ Ⅱ
允差值 測溫范圍℃ 允差值 測溫范圍℃
WRN K ±1.5℃ -40～+375 ±2.5℃ -40～+333
±0.004|t| 375～1000 ±0.0075|t| 333～1200
WRE E ±1.5℃ -40～+375 ±1.5℃ -40～+333
±0.004|t| 375～800 ±0.0075|t| 333～900
● 熱電阻 RTD
型 號 分度號 測溫范圍 精度等級 允許偏差
WZP Pt100 -200～+500 A級 ±(0.15+0.002)ltl
B級 ±(0.30+0.005)ltl
WZC Cu50
Cu100 -50～+100 - ±(0.30+0.005)ltl
注：t為感溫元件實測溫度絕對值
