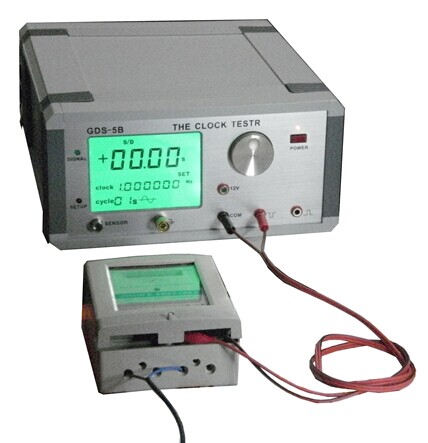

圖1 GDS-5B秒表檢定儀，秒表測試儀GDS-5B

一 、概述

 GDS-5B秒表檢定儀，秒表測試儀GDS-5B適用于使用32768Hz晶振的電子產品時鐘電路，如：智能電表、電腦主板、溫控器、定時器、電子秤以 及電子收款機上計時功能的精密測量，其外觀如圖1所示。

GDS-5B秒表檢定儀，秒表測試儀GDS-5B附有RS232接口可與PC相連，將實時測量數據送到上位機以便修正電能表時鐘誤差。另配置1.0米的探頭一支，以適應較大的線路板測量。

GDS-5B秒表檢定儀，秒表測試儀GDS-5B有五檔量程：

1 ppm：百萬分之一誤差

2 s/d：每日誤差

3 s/m：每月誤差

4 s/y：每年誤差

5 F：32768時鐘的頻率誤差

    與其他公司同類產品相比，其優點如下：

1 具有超靈敏的傳感器使接收更靈敏；

2 測量時鐘采用非接觸方式，秒脈沖采用接觸方式與電器相連

3 采用拉絲氧化面板美觀大方；

4 內置快速處理器和TCXO（帶溫度補償?shù)幕鶞?zhǔn)時鐘晶振）；

5 對被測信號的強弱以16級電平指示使用直觀明了；

6 可設定上限和下限值，超過范圍自動報警；

7 人機對話采用旋轉編碼器編碼，操作方便；

8 精度優于0.3ppm。

二、特性

1. 測量范圍：多費率電子電能表、電子產品時鐘電路

2. 電源電壓：220V AC  50HZ

3. 測量頻率：32.768KHz 1Hz

4 測量周期7個可選：1秒、2秒、5秒、10秒、20秒、32秒、60秒

5. 基準頻率：16.384MHZ TCXO

6. 測量精度：優于0.3ppm

7. 量程：五檔可選，PPm(百萬分之一誤差率)，s/d(日誤差)，s/m(月誤差)，s/y年差，F(xiàn) 時鐘頻率誤差

8. 信號強度指示：16級指示使用直觀明了

9. 報警設定范圍：正負200ppm

10. 體積：13cm×27cm×29(cm)

11. 顯示方式：四位4.5寸LCD顯示

12.配有RS232接口可連PC修正電能表時鐘誤差。

三、面板介紹

GDS-5B秒表檢定儀，秒表測試儀GDS-5B面板正反面分別如圖2、3所示：

圖2. GDS-5B秒表檢定儀，秒表測試儀GDS-5B面板（正面）

1．電源開關

2．功能編碼器

3．信號指示燈

4．設置狀態指示燈

5.  傳感器接口

6． 接地

7．12V 輸出端

8．公共端 （接電能表光耦地端 ）

9．接電能表光耦正端

10. 測量電能表時鐘芯片輸出的秒信號端口

圖3. GDS-5B秒表檢定儀，秒表測試儀GDS-5B面板（背面）
