17020 能源回收式電池模組測試系統
- 用 途：
- 17020系統是專門為二次電池組測試而開 發的高精密設備，適合用于電池組續航力試驗、 產品進出貨檢驗、設計驗證研究、電池組生產線 上容量學習(Learning)與測試等用途。
- 17020 能源回收式電池模組測試系統
一、主要特色：
電池放電能量回收功能，省電，環保，低熱能產出

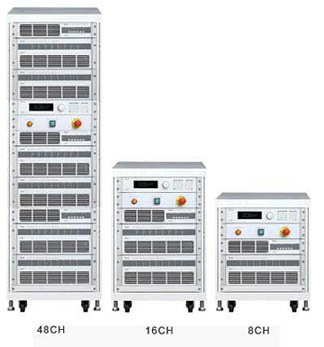

具備並聯功能, 可依照使用者更大電流需求並聯最多到60個通道
操作模式
定電流/定電壓/定功率充電
定電流/定電壓/定功率放電
模擬動態電流充放電功能
高精準度電流電壓量測
快速電流切換
平順電流無突波
報表資料分析功能
支援斷電資料復歸功能
獨立通道保護功能
二、產品簡介
Chroma 17020系統是專門為二次電池組測試而開 發的高精密設備，適合用于電池組續航力試驗、 產品進出貨檢驗、設計驗證研究、電池組生產線 上容量學習(Learning)與測試等用途。
鑒于能源議題，綠能產品在生產時應該使用符合 環保觀念的生產方式；傳統的設備以熱能的方式 處理，放電能量虛耗成熱能，又需要更多的空調 設施，讓設備降溫。Chroma 17020系統采用可回 收能源設計架構，將電池組放電產生的電能回收 到市電或直接轉移到需要充電的電池組，解決放 電時能量虛耗的問題，除了為使用者帶來龐大的 經濟效應，也解決作業空間熱處理不易的問題， 并符合環保需求。
Chroma 17020系統具備獨立多通道的設計架構， 可支援多組的不同特性的電池組充放電測試，可 完全獨立操作。另外，通道具備可并聯功能，使 用者可以依照電池組產品的規格，簡單的調整設 備的并聯狀態，增加了使用者使用設備上的彈 性，使用者可依據待測物的測試需求數量與規格 作配置，不必因為產品些許的差異而購買多種規 格設備，可達到設備高利用率。
Chroma 17020系統搭配Battery pro軟體，具備彈 性的編程功能，可進行各通道完全獨立測試，符 合電池組高客制與多樣化的需求。
具備無接縫式充放電轉換功能，可快速的進行充 放電切換，編程中設定模擬快速充放電模式，可 模擬可種電池實際使用狀態。
高精準度的輸出與量測規格保障測試品質，適用 于需要可靠數據的檢測。例如：電池進料檢驗、 電池管理系統測試、電池組續航力測試等。應用 的范圍包含電動車廠進行的不同的電池模組效能 測試、電池模組廠進行的不同電池芯效能測試、 電池芯廠進行不同電池原料效能測試，應用領域 橫跨產業的上中下游。
針對電池測試做了多項安全設計，測試過程有過 電壓、過電流、等異常檢出功能，保障測試過程 安全；資料保存機制， 當遇到電腦異常與瞬時斷 電異常可將資料保存于記憶體不遺失并記錄中斷 狀態，重新啟動后可選擇繼續測試。
三、17020系統應用
應用領域 系統功能
電動車電池模組 工況模擬測試
電動機車動力電池 動力電池組產線容量學習測試
電動自行車電池 循環壽命檢測
UPS電池 電池組一致性測試
儲能電池 直流內阻測試
電動工具電池 電池組續航力測試
啟動電瓶 電池組電壓、容量、功率測試
鉛酸電池 電池組充放電特性測試
電池組可靠度測試
過充、過放承受力測試
溫度測試
四、17020能源回收最佳化利用
電池組放電時的能量回收最佳化利用
- 直接回收: 將放電中的電能轉移到需要充電的電池組
- 電網回收: 有多余電能回收到電網
可回收能源設計，不會產生巨大的熱能消耗
使用者可節省設備與環境降溫的空調費用
設備回饋電網電流總諧波失真低于5%
額定功率下，功率因素大于0.9
回收電能廠內可直接利用
當放電于額定功率20%以上時，回收效率可達約85%
五、17020工況模擬
電池組的使用方式都是快速與不規格的電流狀態，透過工況模擬，電池組 的使用狀態才能 真實的反應在電池上。
模擬電池實際使用的動態充放電波形，在此動態電流模式下(Waveform)，最大放電與最大充電電流切換時間僅需要10ms
工步可設定讀取指定電腦內存放電流波形的Excel檔案
每通道可儲存720000點, 進行長時間動態測試
時間間隔：10ms~100s
高頻取樣量測技術(更精準容量測試)
一般電池測試機，使用電腦軟件中依據電流值計算電量。因為資料傳輸技 術有瓶頸，傳輸的速度有限制，針對動態電流的容量計算，誤差就會很 大。Chroma 藉由提高V/I 取樣率，并透過兩次積分法，提供更佳精準的容 量計算，電流變化時的資料不遺漏，不受資料傳輸速率影響。
V/I 取樣率 – 50KHz (每20us取樣一點)
分段積分模式運算
： 對 I 積分 – 電容量
： 對 V x I 積分 – 能量
七、17020系統特色
獨立通道
每通道獨立配方運行
每通道獨立資料產出
每通道獨立保護監測
每通道獨立工步轉換
運行模式
定電流/定電壓/定功率/定電壓 - 限電流充放電模式
動態任意電流波形充放電模式
直流內阻檢測模式
靜置模式
截止條件
時間/電量/電壓/電流/溫度
資料收集器通道資料(選配)
保護條件
過充電壓/過放電壓/過電流/過溫/過容量/回路電阻保護
資料收集器通道資料(選配)
偵測電網異常后，主動切斷主回路電源，保護安全
電壓變化量/電流變化量保護
變化量保護：防止電池有內短狀況發生時，可啟動保護
變化量保護周期
CC-CV轉態時間
測試紀錄
每通道測試資料獨立
通道報表：工步/測試日期/測試時間/一層回圈 (Cycle)/二層回圈(Loop)/ 工步模式/工步時間/工步狀態/電壓/電流/容量/能源/溫度_X/資料收集器 通道資料(選配)
截止報表：工步/工步號碼/狀態 /工步開始時間/工步模式/截止電壓/截止 電流/直流內阻/資料收集器通道資料(選配)
節省空間
能量回收設備不需消耗能量大體積負載與散熱空間，空間比他牌約小1/3的 尺寸。
無段轉載
連續充放電無段轉換模式，充電轉放電無延遲，讓使用者可測試電池組的設計極限
CC轉CV充電時，無轉換突波，不會傷害到電池
動態反應時間
一般模式下(CC/CV/CP/CC-CV)，從最大充電電流切換到最大放電電流所需時間小于50ms(動態模式下所需時間為10ms)
電流變化無突波(over shoot)發生，不造成電池損傷
Response time
溫度量測
提供簡易方便的溫度量測功能，可用于保護條件與截止條件設定。
溫度量測：每通道具備溫度資料量測，范圍為 0~90℃±2℃
每通道最多可串連四個溫度感測器
適用于電池組表面與環境溫度量測，為過溫保護機制
充放電接頭可分離
具備單一通道可設定充電與放電接頭分離模式，適用于充放電回路各自獨立設計的電池組。
斷電復歸
具備資料暫存功能，當取樣時間為1秒，可儲存約60分鐘資料具備測試中斷 復歸功能，當市電中斷或電腦當機，可選擇是否接續前段未完成測試流。
八、17020自動測試系統軟體平臺
Chroma 17020測試系統的軟體平臺Battery Pro，符合二次電池組的各項測試需求，具備高度的穩定性與安全性，并具備斷電資料保存回復功能，防范 任何資料遺漏的可能性。
友善的使用介面
多語系介面：支援繁中／簡中／英文三種語言介面
即時監控：系統測試狀態即時瀏覽，無須等待，通道資料與系統整合資料可同時瀏覽
圖示管理：通道測試狀態透過不同圖示管理，一目了然，易看易懂易了解，立即對照狀態說明，了解測試狀態
使用權限設定：可設定使用者操作權限，方便管理
故障紀錄追蹤：獨立紀錄通道異常狀態
工步編輯
可編輯255個充放電條件
具備雙層回圈功能(Cycle & Loop)，每層可設定9999個回圈
可編輯動態充放電波形
可編輯各種充放電條件(定電壓/定電流/定功率/定電壓-限電流/動態電流/直流內阻)
截止條件: 時間/電量/電壓/電流/溫度
條件完成動作: 下一步/結束/跳到某一步/靜置
報表精靈和統計報告
可自定義報表格式
可產出 PDF、CSV、XLS 檔案格式
具備報表繪圖功能
報表分析功能: 使用者可自行決定X與Y軸的參數，產出符合需求的測試報表，不需透過文書軟體產出報表
可產出通道報表與截止報表
可產出壽命測試報表 (Life-cycle report)、容量- 電壓比對報表(Q-V report)，充放電測試報表(V/I/T-time report)等
系統整合
透過軟體可整合恒溫恒濕箱，配合充放電測試做同步設定條件
透過軟體可整合資料收集器，在充放電過程中，讀取多組的電壓與
溫度紀錄，其條件可轉成保護啟動條件或截止條件
透過軟體可整合通訊介面裝置，在充放電過程中，讀取多組的電池管理系統(BMS)的數據，其條件可轉成保 護啟動條件或截止條件
溫度多功能記錄器Model 51101-64，可量測電壓與溫度
