電纜和光纜線路完整性燃燒試驗機/耐火特性試驗機， 線路完整性燃燒試驗機
- MU3065A電纜和光纜線路完整性燃燒試驗機
一、適用范圍：
用溫度不低于750℃的火焰（控制熱量輸出）單獨供火試驗時要求保持線路完整性的電纜和光纜所使用的裝置
二、符合標準
此試驗機按GB/T19216.21-2003/IEC60331-21：1999《在火焰條件下電纜和光纜的線路完整性試驗第21部分：試驗步驟和要求----額定電壓0.6/1.0kv及以下電纜》、GB/T19216.23-2003/IEC60331-23：1999《在火焰條件下電纜和光纜的線路完整性試驗第21部分：試驗步驟和要求----數據電纜》、GB/T19216.25-2003/IEC60331-25：1999《在火焰條件下電纜和光纜的線路完整性試驗第21部分：試驗步驟和要求----光纜》試驗標準。
三、主要參數：
3．1、燃燒室之設計

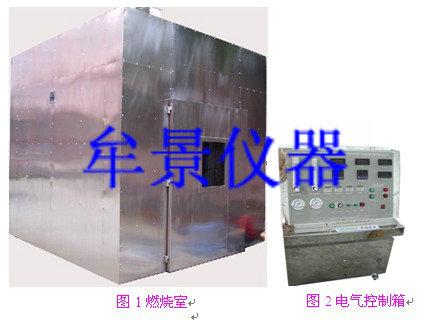

采取兩種方式供客戶選擇：第一種采用磚砌墻，我公司提功設計方案，派工程師現場施工指導；第二種用合適材料固定在角鐵支架上而構成整個立方體燃燒室。燃燒室：內尺寸：3M x 3M x 3M共27立方米。可為磚墻結構、也可為鋼板結構，由客戶選擇
3.2、試樣支架：試樣由二個或三個內徑大約為150mm的金屬環支托
3.3、燃燒裝置：
3．3．1、噴燈：為帶有文丘里混合器的噴嘴標稱長度為500mm寬度為15mm的帶型丙烷氣體噴燈。
3．3．2、流量計：空氣流量計：80L/min, 丙烷流量計：5L/min
3．3．3、噴燈控制系統組成：調壓閥、壓電點火器、熄火裝置、控溫熱電偶、氣源（貴公司自備）、調節閥、點火裝置、燃氣管路、流量計、文丘里混合器、噴燈、球閥、空氣管路、壓縮空氣瓶（貴公司自備）
3．3．4、計時器：0~99.99s/m/h任意設定
3．3．5、點火裝置：為自動點火
3．3．6、溫度控制器：由兩路溫度監控部分組成，溫度范圍：0~1000℃任意設定。
3．4、線路負載：圖5
1、試驗變壓器：3000VA三只
2、試驗電壓：AC1000V
3、試驗電流：3A
